Projektist

Temperatuurid on hobiprojekt, mis kogub temperatuuriandmeid Pärnu-Jaagupis minu kodu ümbruses asuvatest mõõtepunktidest. Lehel saab vaadata viimaseid mõõtmisi, ajaloolisi andmeid, graafikuid, võrdlusi, statistikat, kaamerapilte ja piltidest koostatud videoid (timelaps).

Kuidas projekt alguse sai?

Huvi temperatuuri mõõtmise vastu sai alguse juba enne Raspberry Pi seadmete kasutamist. Esimene õues asunud temperatuuriandur oli ühendatud koduse ruuteriga ning töötas ligikaudu poolteist kuni kaks aastat. Pärast ruuteri väljavahetamist ei õnnestunud seda lahendust enam tööle saada ja projekt jäi mõneks ajaks seisma. Tegemist oli OneWire anduriga.

2016 aasta kevadel võtsin kasutusele esimese Raspberry Pi arvuti. Selle abil hakkasin uuesti temperatuure mõõtma, andmeid andmebaasi salvestama ja tulemusi veebilehel kuvama. Algselt oli lääne poolne mõõdupunkt ja paar aastat hiljem ida poolne. Siin pole midagi erilist need on lihtsat kahe erineva akna taga olevad andurid.

Aastate jooksul on muutunud nii kasutatav riistvara, andurid kui ka veebirakendus. Praegune Laravelil põhinev rakendus ühendab mitme erineva mõõtepunkti andmed ning võimaldab neid varasemast põhjalikumalt analüüsida.

Mõõtepunktid

29.05.2016 Lääne mõõtepunkt võeti kasutusele Raspberry Pi lahendusel.

28.07.2018 Ida mõõtepunkt võeti kasutusele Raspberry Pi lahendusel.

24.03.2020 Ida mõõtepunkt viidi üle IoT lahendusele.

03.07.2020 Lääne mõõtepunkt viidi üle IoT lahendusele.

18.07.2026 Kasvuhoone LoRa mõõtepunkt võeti kasutusele.

IoT Lääne

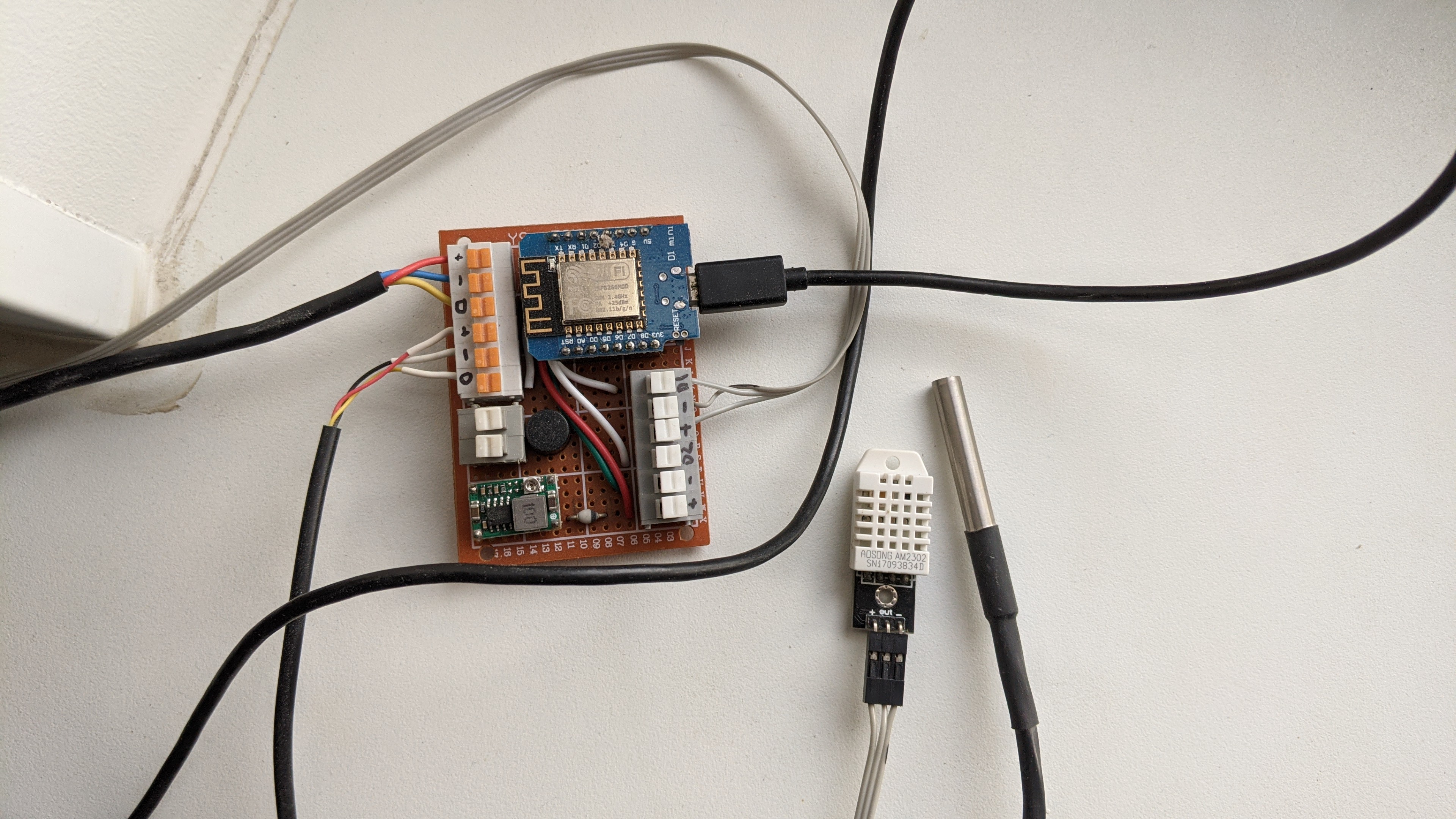

Lääne mõõtepunkt on projekti vanim siiani kasutatav andmeallikas. Selle ajaloolised mõõtmised ulatuvad 2016. aastasse. Algselt oli ta ühendatud Rasberry Pi külge hiljem IoT seade (Pilt 1).

Mõõdetakse muu hulgas:

• välistemperatuuri
• sisetemperatuuri
• siseruumi temperatuuri ja õhuniiskust

IoT Ida

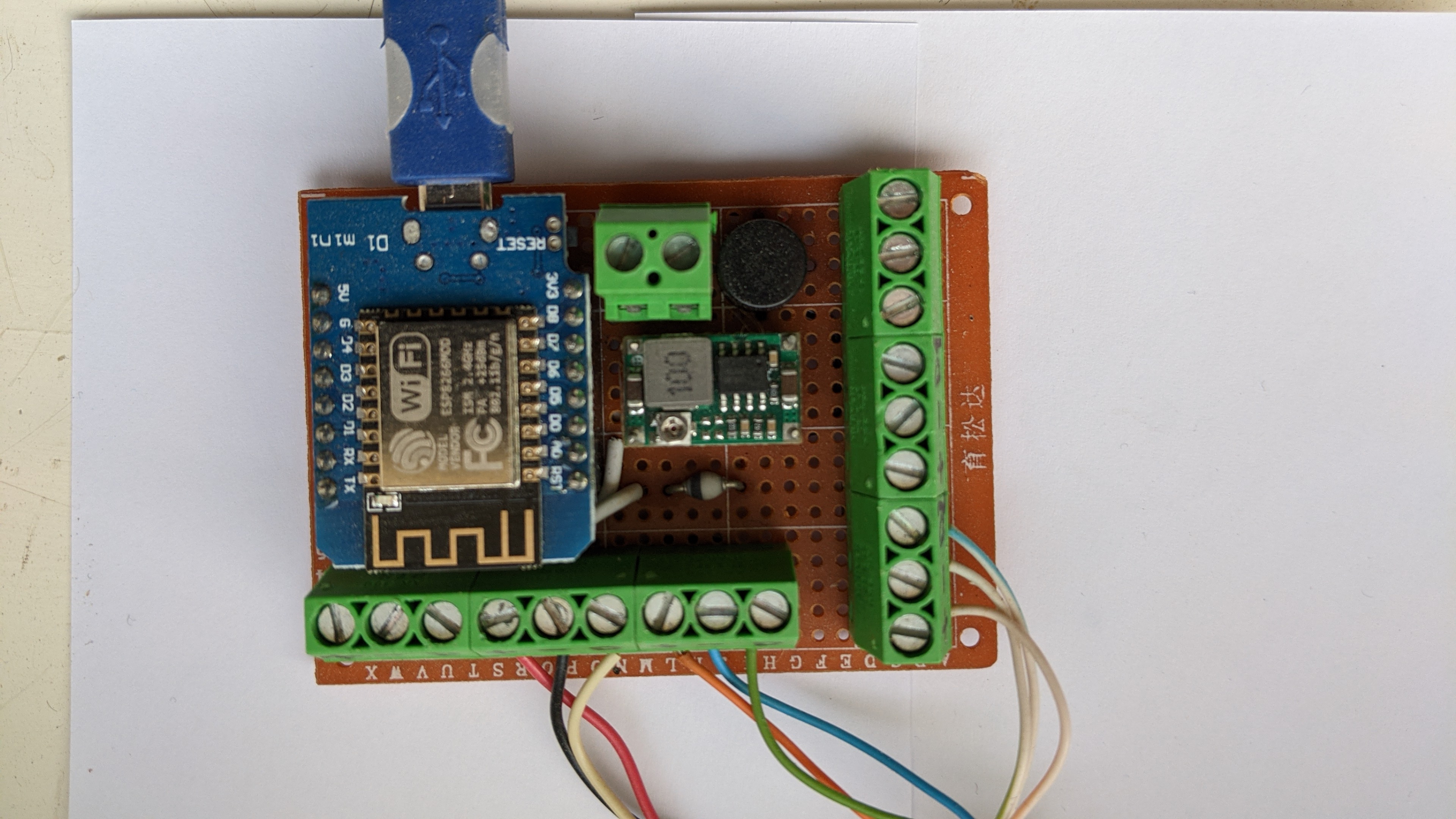

Ida mõõtepunkt lisandus hiljem (algselt ka Rasberry Pi küljes) ning võimaldab võrrelda samas korteris erinevates asukohtades mõõdetud temperatuure. Ka siin kasutatakse nii välis- kui ka siseandureid. Tänaseks on see ka eraldi IOT seadmel (Pilt 1, Pilt 2).

Kasvuhoone

Kasvuhoone mõõtesüsteem kasutab LoRa raadiosidet. Algus on juuli 2026. Väljas ehk kasvuhoones asuv seade edastab mõõtmised vastuvõtjale, mis salvestab need andmebaasi.

Kasvuhoones mõõdetakse:

• temperatuuri
• õhuniiskust
• õhurõhku
• aku pinget
• raadiosignaali tugevust ja kvaliteeti

Vastuvõtjas mõõdetakse:

• temperatuuri
• õhuniiskust
• õhurõhku

See on toas olev andur. Hetkel on ainult kasvuhoone poolne osa korralikult joodetud ja pakendatud. Vastuvõtja on hetkel ühendatud Breadboard-ile. Vastuvõtjas on veel küljes RTC kell, SD kaardilugeja, nupp et TFT 1,77" ekraanilt vaadata viimast mõõtmist kasvuhoones ja toas.

IoT-mõõteseadmed

Varasemas lahenduses kasutasin Rasberry Pi-d, mille külge olid ühendatud temperatuuri- ja niiskusandurid.

Praegused IoT seadmed edastavad mõõtmised kesksesse andmebaasi. Minu server küsib sealt regulaarselt uusimad andmed ning salvestas need veebirakenduse jaoks eraldi andmebaasi.

Seadmetega olid ühendatud järgmised andurid:

• DS18B20 temperatuuriandurid sise- ja välistemperatuuri mõõtmiseks
• DHT22 temperatuuri- ja õhuniiskuse andur

Nii IoT lääne kui ida vidina tegi Andrus

Praeguseks on mõõtesüsteemi täiendatud ning lisandunud on ka LoRa raadiosidet kasutav kasvuhoone lahendus.

• BME280 temperatuur, niiskus ja õhurõhk (kasvuhoone ja vastuvõtja)

Kaamera

Raspberry Pi külge on ühendatud Raspberry Pi High Quality Camera. Ja "pildistamisega" ta tegelebki. Enam ei ole andureid küljes.

Kaamera teeb tavapärases töörežiimis regulaarselt pilte. Liikumise tuvastamisel salvestatakse pilte tihedamalt (2 pilti sekundis). Kogutud piltidest koostatakse (käsitsi) aegvõttevideoid (timelaps), mida saab vaadata selle veebirakenduse videote lehel.

Kaamera abil saab jälgida ilma, pilvisust, aastaaegade vaheldumist ja muid ümbruses toimuvaid huvitavaid muutusi.

Veebirakendus

Praegune veebirakendus on loodud Laraveliga. Mõõteandmeid saab vaadata mitmel erineval viisil:

• viimased mõõtmised
• päevade detailvaated
• valitud perioodi graafikud
• erinevate kuupäevade, aastate ja andurite võrdlused
• päeva-, kuu- ja aastastatistika
• ajalooliste andmete tabelid
• kaamerapildid ja videod

Avalikult kuvatakse peamiselt välisandurite andmeid. Siseandurite ja tehniliste mõõtmiste vaatamine on piiratud sisselogitud kasutajatele. Tahad rohkem, küsi autorilt juurdepääsu.

Andmete uuendamine

Andurite mõõtmised salvestatakse sõltuvalt seadmest ühe- või viieminutilise intervalliga.

Kaamera viimane pilt uueneb iga minuti järel. Videod koostatakse salvestatud piltidest eraldi ning lisanduvad seetõttu harva.

Hobiprojekt

Tegemist ei ole ametliku ilmajaama ega ilmateenusega. Mõõtmised pärinevad kodustes tingimustes töötavatelt anduritelt ning nende eesmärk on jälgida kohalikke muutusi, katsetada erinevaid tehnilisi lahendusi ja säilitada pikaajalist mõõteajalugu.

Projekt areneb vastavalt uutele ideedele, seadmetele ja võimalustele.
